前言
IETF RFC 2833/4733就像它们的标题（RTP Payload for DTMF Digits, Telephony Tones, and Telephony Signals），是定义采用RTP协议传输DTMF、电话tone信号音和其他电话相关的信令的关键规范。RFC 4733是RFC 2833的更新版本，在原来的基础上定义更加准确（比如：DTMF在4733中定义为0-15，而在2833中定义为0-15，再加上16表示flash），概念更加清晰。
在毅航互联从事的客服或者呼叫中心领域，本文档定义的DTMF传输非常重要。因此，本文针对DTMF相关部分做一些较为详细的说明，为在对接中处理DTMF问题提供一些帮助。
RFC 4733载荷既然是一种RTP Payload，就存在发起者和接收者之间的协商，协商过程一般随着SIP信令的呼叫过程在SDP中传递和协商。
DTMF信号是固定的，并不因为编解码的不同而传递不同的编码数据（这点不像语音编码），但是，具体细节也会受到编解码参数的影响：采样率会影响Duration、ptime会影响包间隔等等。
最奇葩的是ITU G.722编码，也就是号称高清语音的那个编码：它的采样率是16000Hz，编码后的数据量和G.711相同。但是为了兼容性，Payload却采用8000Hz规则编码。
DTMF载荷作为audio（音频）载荷的一种，在会话的offer/answer流程中协商。协商方式有很多种：比如采用H.323/SIP信令或者webrtc中的https等等。
本文档采用SIP信令作为协商的信令，在SDP中承载。
offer/answer是SIP类能力交换的术语：
offer是发起端主动提供自身的能力：比如payload类型、采样率等信息。
answer是应答端根据发起端能力和自身能力的交集以及其他规则（比如：优选8000Hz的DTMF）得到的最终能力结果。此结果是两端都接受的共同语言，用于后续的DTMF传输。
通过查询SDP中audio payload是否有telephone-event就可以很容易判断是否支持RFC 4733的DTMF。

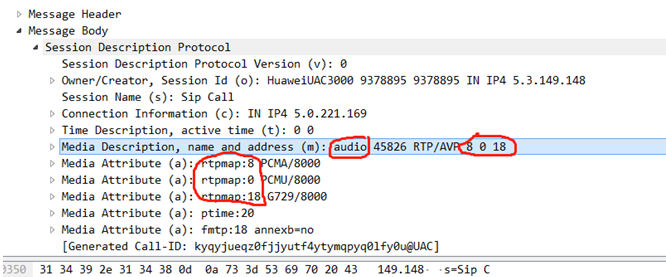

如下图，在audio的payload中并没有查询到telephone-event，因此，是不支持RFC 4733的DTMF的，只能够接受带内的DTMF:
audio有8、0和18三种载荷，分别表示PCMA、PCMU和G729，并没有telephone-event有关的信息。

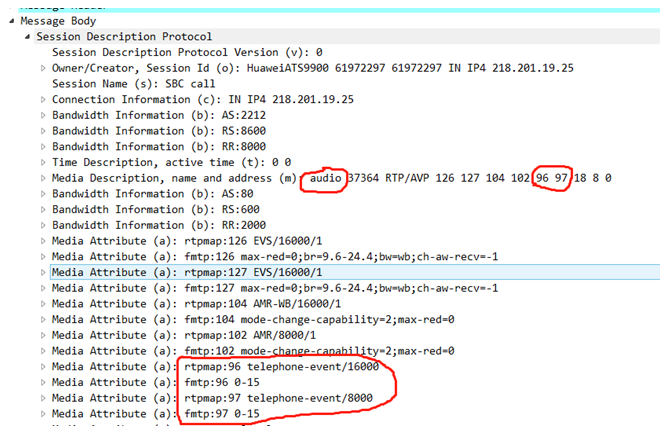

而下图，可以根据audio的载荷查询到telephone-event，表示支持RFC 4733的DTMF:
从上图可以看到96和97分别表示16000Hz和8000Hz的DTMF。
注：由于存在宽带编码EVS和AMR_WB，因此可以提供宽带相关的DTMF。
由于对接或者变换的原因，可能在某些情况下，上述的信息并不完整，这种情况并不能够作为RFC 4733 DTMF的标志。

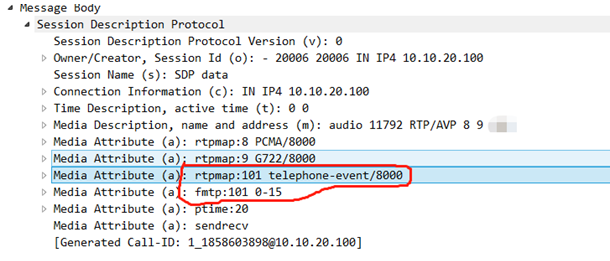

比如下图，可以看到有telephone-event字符串，但是，在audio行并没有相应的payload类型，也是不具有RFC 4733 DTMF:
audio行只有8和9两个payload值。

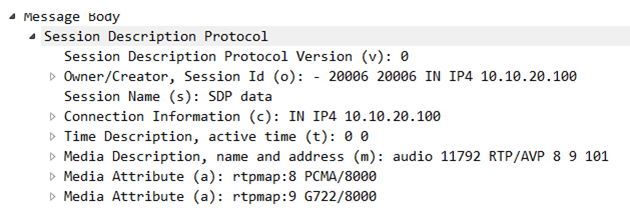

比如下图，可以在audio行看到101的payload值，但是，后续并没有rtpmap来解释101为telephone-event，也是表示不存在RFC 4733 DTMF:

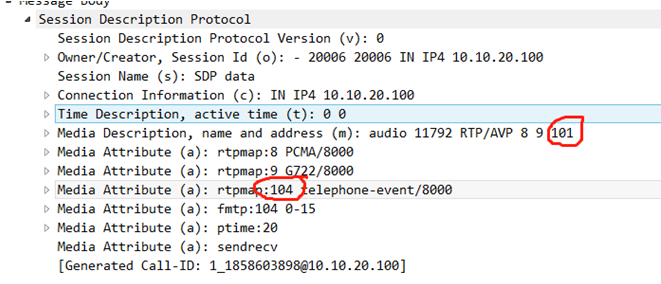

或者是payload只和rtpmap的解析对不上，也是一种错误：
在SDP中，用rtpmap来解释RFC 4733编码的DTMF 。
如：rtpmap:101 telephone-event/8000
101表示RTP的payload值，为101。通过此值可以将DTMF和语音RTP分离出来。
8000表示采样率，像alaw/G.729等窄带编码为8000Hz的采样率。而像AMR WB/EVS等宽带编码就是16000Hz的采样率。

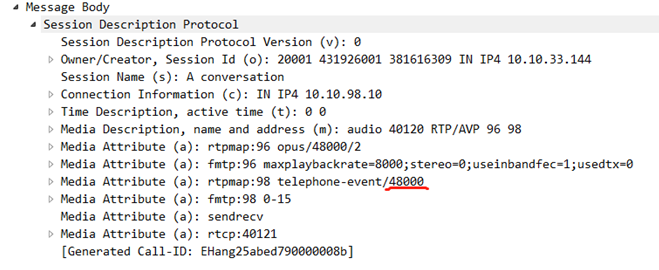

如果像下图的OPUS编码，也许是48000Hz的超宽带采样率。
采样率表示每秒产生多少编码bits，这会影响RTP包中的时间戳(timestamp)和RFC 4733 DTMF包的持续周期(duration)。
时间戳和时间戳+持续周期表示流的持续时间点。由产生者生成，接受者根据这些时间点还原流。
以语音流为例，大部分的RTP包间隔为20ms（通过抓包的时间戳可以看出），RTP时间戳的差值为20 * (采样率/ 1000)。
所以8000Hz采样率，时间戳差值为160；而16000Hz采样率为320。
由于DTMF的持续时间由duration来表示，也可以看到同样的情况。
这些信息可以用于帮助分析RTP包和RFC 4733包是否存在异常。
RFC 2833/RFC 4733 DTMF包在RTP包中传输，因此遵循RTP的一般规则。
虽然RTP包结构定义有非常大的灵活性，比如：Externsion（扩展）、CSRC（参与源标识符）等。但是在具体的实践中缺尽量采用最小功能，保证对接的兼容性。像Externsion/CSRC等基本上不使用。

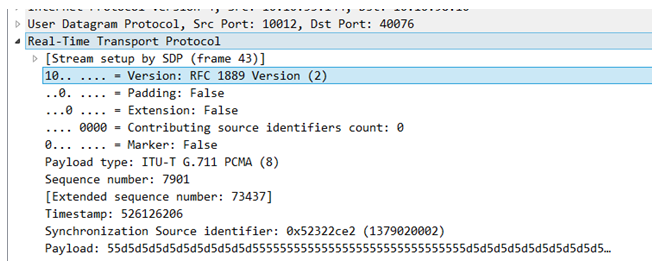

RTP载荷的详细说明见RFC 3550，这里只做简单的说明。还是用一个抓包的截图会非常明确，如下图：

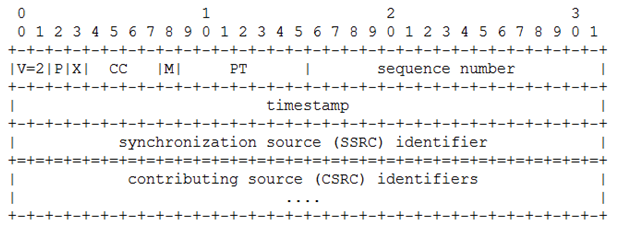

具体的字节流如下图：
Version(V)：RTP包的当前版本号，为2；
Padding(P)：填充位。如果为1，表示在载荷的尾部添加一个或多个填充字节，这些填充字节不属于RTP载荷的部分，只是为了某些设备的32bits对齐，某些加密算法的要求或下层传输机制的要求。填充字节的最后一个字节表示填充的字总节数（包括此字节）。
Extension(X)：扩展位，表示RTP头是否带有扩展头。如果此位为1，会有RTP扩展头将追加在CSRC的后面。
CSRC Count(CC)：贡献源标示符（Contributing Source Identifier）的个数（0～15），一般为0，相应的CSRC部分也不出现在RTP头中。
Marker(M)：标志位。用于标示RTP包流中的事件边界，由不同的Profile来定义此位的用法，如RFC 2833使用此位定义DTMF事件的开始和结束。
Payload Type(PT)：载荷类型，此域指定RTP载荷的格式。ietf用大量的文档来规定PT的值和相应的载荷格式，常见的是RFC 3551（RTP Profile for Audio and Video Conferences with Minimal Control）。RFC 3551将载荷类型分成静态载荷类型和动态载荷类型。静态载荷类型是预分配的载荷类型（如PCMA是8，G.729是18等），动态载荷（96～127）是非预分配的载荷类型，使用中必须通过其他协议方式（如SIP中的SDP方式）确定载荷的内容。一般来说，单个RTP包只包含一种PT类型的载荷，但RED（冗余载荷）载荷除外。冗余载荷RTP也占用一个PT值（动态载荷类型），但载荷内容可以是多个载荷类型的组合，具体见RFC 2198。
Sequence Number：顺序号。会话启动时，顺序号赋予随机数，然后每发送一个RTP包加1。接收端利用顺序号检测丢包或者包的乱序。
timestamp：时间戳。时间戳反映RTP载荷第一个字节采样的时刻。如果RTP周期性产生，采样时刻由采样时钟决定而不是系统时钟。如固定率的音频，每个采样周期都导致采样时钟加一。因此，如果一个采样块包含160个采样周期，时间戳将增加160。时间戳的初始值也像顺序号一样采样随机数。
Synchronization Source(SSRC) Identifier：同步源标识符。同步源是设置RTP包的顺序号和时间戳的实体，基本上是RTP包的发送者。
Contributing Source(CSRC) Identifiers：贡献源标识符，用于标示会话的贡献者。CSRC由Mixer（混音器）插入，标示媒体的源。如果CC为0，此域不存在。
Payload：载荷。由Payload Type定义的媒体编码数据。

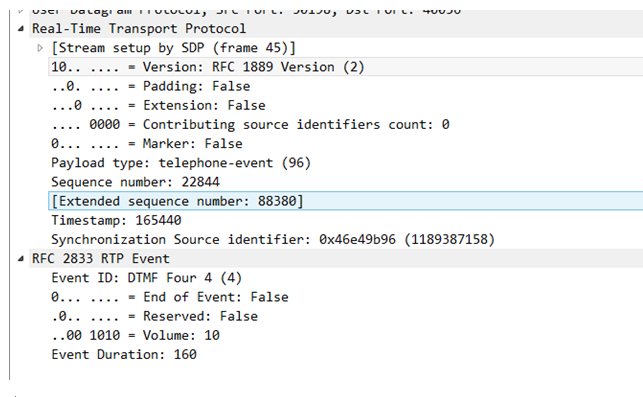

DTMF事件包封装在RTP中如下图：

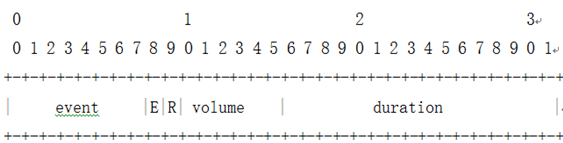

在RFC 2833/RFC 4733中的字节流如下图：
Event：事件类型，指定电话信令。
Event值和相应的含义如下表：
|
事件 |
值 |
含义 |
|
DTMF事件 |
||
|
0 -- 9 |
0 -- 9 |
|
|
* |
10 |
|
|
# |
11 |
|
|
A -- D |
12 – 15 |
|
End(E)：事件结束指示位；
Reserved(R)：保留位，现在不使用；
volume：音量。对于像DTMF等用音调重现的事件才有效，单位dBm0，取值0～-63；
duration：事件的持续周期，与RTP timestamp单位相同。
从语音流切换到DTMF和从DTMF切换回语音，包都具有一些特点。
当发起端从语音流中检测到DTMF按键，将把RTP流切换到DTMF模式，并送出DTMF RTP包。
在送出第一个DTMF包和后续的DTMF包的时候，会冻结RTP时间戳，不再变化。DTMF的持续时间由duration表示。
同时，第一个包会将RTP Mark位设置为1，表示有事件发生。

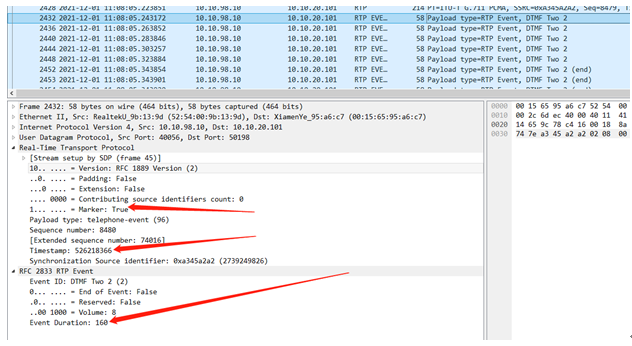

时间戳和上一个包相同，如下图：
时间戳不完全都是这样，某些实现会采用DTMF检测到的时间作为时间戳，第一个DTMF的duration会反映出关联关系。

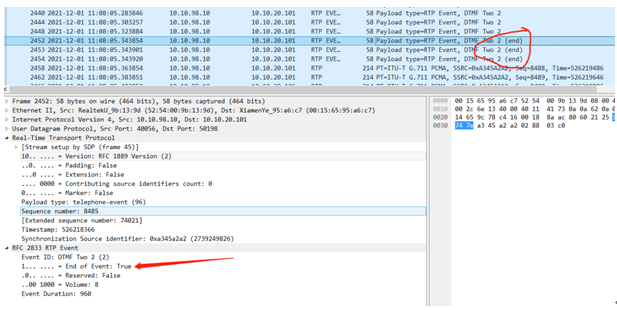

当从DTMF切换到语音流时，最后一个事件一般会重复发送，避免DTMF包丢失带来的问题。如下图：
相同的包重发了两次。
由于毅航互联的研发会深入到编解码的实现，在对接和实现的过程中有一些记录。在本章展示一些纪录，供参考。

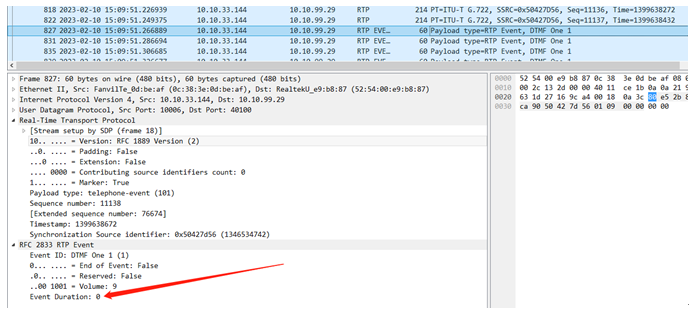

在RFC 2833中对duration并没有做太多的说明，但是在RFC 4733中，duration为0是有明确的说明：用来表示状态。因此，一般实现不将duration设置为0。如下图：
并不是兼容性较好的实现。
比如在信令offer/answer中协商为30ms的iLBC，语音包周期变成了30ms，RTP的时间戳也就是按照240的间隔往前推动。

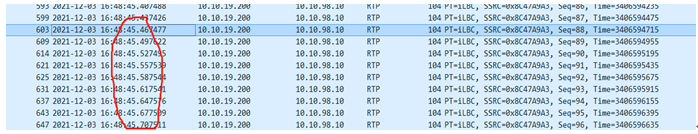

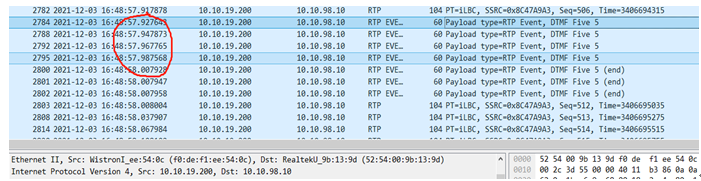

但是下图并不是按30ms来构造包：
ITU G.722采用16000Hz的采样率，而根据RFC 3550的定义，为了兼容性，采用8000Hz来构造数据。

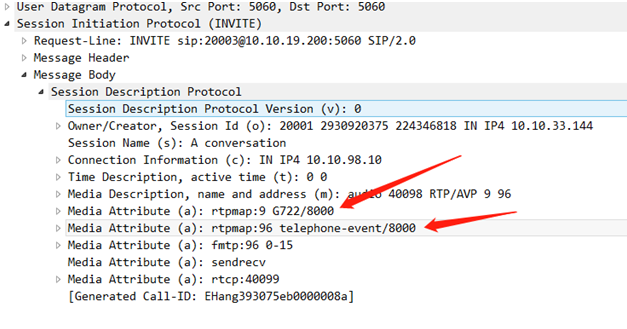

信令反映了这种实事：
RTP的时间戳和DTMF的duration也同样反映这种事实。
